Fujitsu Zero client(1)

安裝步驟

一、部署 zero client manager(zcm) VMware vSphere esxi 5

二、Guest os 中安裝 zero client agent

三、設定zero client manager : setup 設定組態






需求:

 一、vmware vsphere esxi 5 伺服器

 二、zero client agent software

 三、zero client manager software






一、部署 zero client manager(zcm) VMware vSphere esxi 5



1-1 點選 “file” > “Deploy OVF Template”




1-2 點選 “Browse” > 選擇ovf  > ZeroClientControllerVirtualAppliance.ovf


 1-3 點選”next”


1-4 修改名稱,如不更改可以採預設名字。直接點選 “next”


1-5 選擇硬碟存儲型態






存儲型態說明



  1. Thick Provision Lazy zeroed > 直接把空間分配出來,不初始化該空間
  2. Thick Provision Eager Zeroed > 直接把空間分配出來,並初始化該空間(存取速會快一點
  3. Thin Provision >動態配置大小,I/O效率沒先前項好



1-6 準備及卻認完成可以點選 Finish(power on after deployment>部署完成後開機)




1-7部署過程




1-8 部署完成,點選 “close”




1-9 選擇剛剛部署至虛擬機按右鍵選 “Open Console”


1-10設定 rootadmin密碼




Root 是登入此虛擬機帳密,可以修此虛擬機的ipadmin密碼回復



Adminweb管理登入帳密,可以設定zero client



1-11 設定ipsubmaskgetwaydnsdefault domain




Note : 如有加入ad 網域的話,注意dnsdefault domain請勿設錯





1-12 設定完成卻認無誤後輸入 “y”


1-13 選擇 zero client controller 型態,選1


Pano controller > zero client 管理軟體

Pano Mastro  >  為每一個zero client 管理軟體,上層統一管理介面















二 Guest os 中安裝 zero client agent



              Guest os winxp示範





2-1 安裝FTS_ZeroClientDirectServiceforWinXP_60024813_1072815


2-2 restart 請打勾,點”next”




2-3 同意授權打勾,按”next”


2-4 安裝完成需重開機




Guest os 中安裝agent(代理程式)完成,win7 x86也是一樣的安裝方式



三 設定zero client manager : setup 設定組態

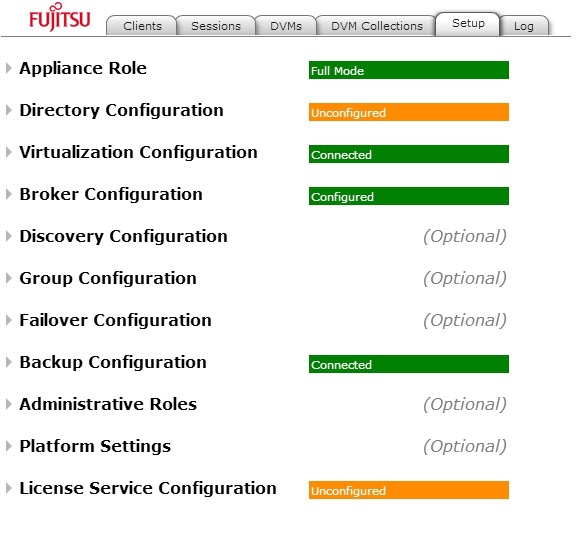

3-1 setup 設定




Appliance role > 應用角色



Directory configuration > ad 目錄存取設定



Virtualization configuration >虛擬化服務整合設定



Broker configuration > 虛擬桌面代理設定



Group configuration > 群組設定



Failover configuration > 故障移轉設定



Backup configuration > 備份設定



Administrative role > 管理者角色



Platform settings > 平台設定



License service configuration > 授權設定






Appliance role




Full mode : 完整模式



zero client controller : zero client控制模式



virtual desktop broker :虛擬桌面代理模式

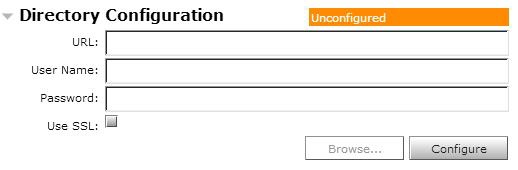

AD目錄設定

URL :            << AD目錄網址,如 myad.com

User Name:  <<管理者帳號,如administrator@myad.com

Password:   <<管理者密碼

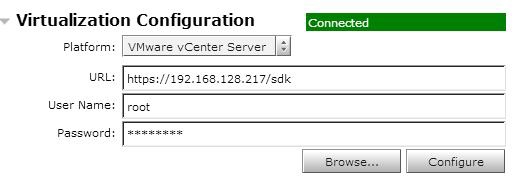

Platform :vmware vsphere esxi 5 請選”vmware vCenter Server”



URL:         << 輸入vsphere esxi 5 ip位址如圖



User name:   << 帳號



Password:    << 密碼

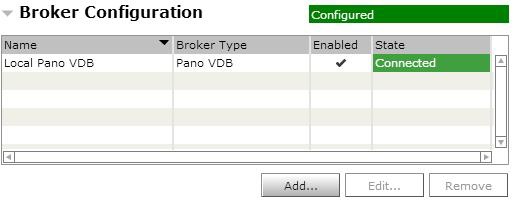

Broker configuration : 採用預設即可,除非該虛擬環境採用vmware view Or xendesktop才需要修改

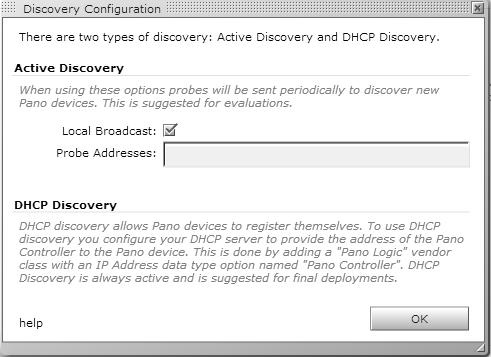

探索組態:”edit”> local broadcast勾選

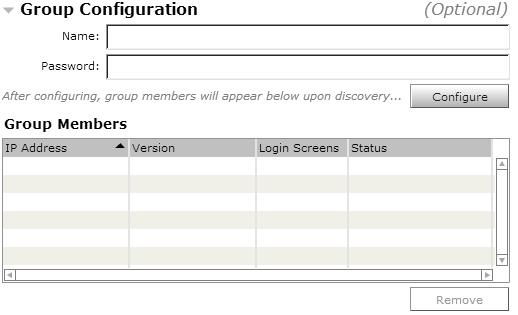

群組設定 (單台zcm時,此設定可有可無)

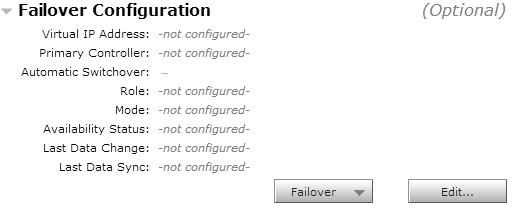

故障移轉設(單台zcm時,此設定可有可無)

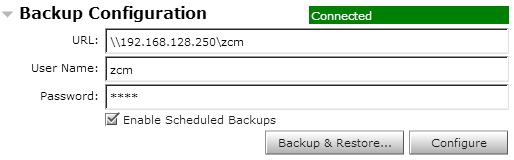

備份設定:可以定時的備份zcm的組態設定




以下這三項初始化設定時就設定好了,就不在贊述了。



Administrative role > 管理者角色



Platform settings > 平台設定



License service configuration > 授權設定
